1. Описание системы

1.1. Основные сведения

1.1.1 Основные параметры системы приведены в таблице 1.

Таблица 1 – Основные параметры системы

Наименование	Значение
Технология подключения оконечного оборудования	Ethernet
Облачные сервисы	InterTech Cloud
Управление	Веб-интерфейс
Масштабирование	Ограничено возможностями аппаратных средств и сетевой инфраструктуры
Количество аудиоканалов	до 300
Разграничение доступа	да
Количество зон оповещения и трансляции в одной системе	1000
Количество громкоговорителей	10000
Количество микрофонных станций	10000
Характеристики громкоговорителей	Сетевые с поддержкой PoE, протокол SIP. Рупорные, настенные, потолочные, мощностью до 30 Вт (PoE ++)
Сценарии оповещения	1000
Трансляции	Интернет-радио, настраиваемые плейлисты, аудио библиотека
Планировщик	да
Автоматизированная система речевого оповещения	да
Автоматизированная система оповещения должностных лиц (sms, e-mail, Telegram)	да
Интеграция с PSIM системами	REST API
Подключение к системам телефонии	SIP trunk, VoIP шлюзы
Интеграция с органом управления по делам гражданской обороны и чрезвычайным ситуациям	да

Интеграция с IP видеонаблюдением	REST API, SIP 2.0, сухие контакты
Интеграция с системами поисковой радиосвязи	SIP trunk
Двухсторонняя обратная связь	Переговорные устройства (PoE, SIP 2.0, H.264)
Удалённая настройка	да
Поддержка SNMP	да
Логгирование работы системы	да
Лицензирование (функционал)	да
Отказоустойчивость	Автоматические резервные копии. Резервирование сетевого интерфейса. RAID массив, современные источники бесперебойного питания
Безопасность системы (защита от несанкционированного доступа)	Встроенный межсетевой экран, авторизация по паролю

1.2 Назначение

1.2.1 Система соответствует следующим параметрам классификации по ГОСТ Р 53325-2012 (раздел 7):

• по возможности адресного обмена информацией с другими техническими средствами пожарной сигнализации – адресная;
• по виду обмена информацией о пожароопасной ситуации – комбинированная;
• по физической реализации линии связи – комбинированная;
• по объекту управления – для управления средствами оповещения;
• по составу и функциональным характеристикам – с применением средств вычислительной техники;
• по конструктивному исполнению – блочно-модульные (выполненные в нескольких корпусах, объединённых линиями связи);
• по возможности расширения своих функциональных возможностей и (или) количественных характеристик – расширяемые.

1.2.2 Система выполнена как цифровая комбинированная распределённая система с дистанционным управлением.

1.2.3 Система осуществляет передачу информации о возникновении пожара и путях эвакуации, обеспечивает безопасную эвакуацию людей при пожаре путём включения технических средств оповещения, в том числе:

• приём сигналов управления от приборов приёмно-контрольных и управления автоматической пожарной сигнализации (АПС);
• приём сигналов управления и речевой информации от системы оповещения гражданской обороны и чрезвычайных ситуаций (ГО и ЧС);
• голосовое и звуковое информирование о возникновении пожара, порядке эвакуации и других действиях, направленных на обеспечение безопасности людей при возникновении пожара и других чрезвычайных ситуациях как в автоматическом режиме (по сигналам управления), так и вручную посредством команд управления;
• управление световыми оповещателями и знаками эвакуации;
• трансляция информационных сообщений, рекламных объявлений, музыкальных и иных программ при обязательном приоритете передачи информации о пожаре и других чрезвычайных ситуациях.

1.2.4 В системе применяются следующие способы оповещения:

• звуковой;
• речевой;
• световой (световые мигающие оповещатели, световые оповещатели «Выход», эвакуационные знаки пожарной безопасности, указывающие направление движения, световые оповещатели, указывающие направление движения людей, с изменяющимся смысловым значением).

1.2.5 Система не допускает отключения табло и речевых оповещателей на защищаемом сооружении во время пожара.

1.2.6 Система имеет функцию ручного отключения звукового оповещения при сохранении световой индикации. Выключение встроенной звуковой сигнализации не оказывает влияния на работу внешних средств оповещения и приём новых извещений. Возобновление звуковой трансляции осуществляется при поступлении нового извещения, которое сопровождается звуковым оповещением.

1.2.7 Время задержки поступления и отображения извещения о пожаре и (или) неисправности технических средств пожарной автоматики не превышает 20 с.

1.3 Функции

1.3.1 Система выполняет следующие функции:

• формирование звуковой и визуальной предупредительной и аварийной сигнализации при срабатывании системы АПС;
• ручное, автоматическое и дистанционное включение световой и звуковой сигнализации на защищаемых объектах;
• ручное, автоматическое и дистанционное уведомление должностных лиц при обнаружении пожара на защищаемых объектах;
• передача информации в другие системы в необходимом объёме;
• контроль линий связи между компонентами системы;
• контроль линий связи с системами пожарной автоматики;
• разделение объекта размещения на зоны пожарного оповещения;
• обратная связь зон пожарного оповещения с помещением пожарного поста-диспетчерской;
• возможность реализации нескольких вариантов эвакуации из каждой зоны пожарного оповещения;
• координированное управление из одного пожарного поста-диспетчерской всеми системами здания, связанными с обеспечением безопасности при пожаре;
• отображение состояния и режимов работы оборудования в веб-интерфейсе.
• автоматическое экстренное информирование должностных лиц по каналам телефонной, сотовой и текстовой связи.

1.3.2 Система при поступлении сигнала от АПС об обнаружении пожара на объекте обеспечивает автоматическое выполнение следующих действий:

• включение световой и звуковой сигнализации на защищаемом сооружении;
• включение визуальной и звуковой сигнализации на АРМ;
• передача сигнала о пожаре должностным лицам;
• передача сигнала о пожаре в службы пожарного мониторинга.

1.3.3 Система имеет в своём составе контролируемые дискретные входы и выходы. Как минимум один дискретный выход «Пуск» и один дискретный выход «Неисправность» могут быть использованы для передачи данных информационных сигналов во внешние цепи. Время активации выходов после формирования извещения о событии не превышает 10 с.

1.4 Лицензирование системы

1.4.1 В системе реализован функционал лицензирования устройств, оповещений и сервисов.

1.4.2 Работать с системой и подключать оконечное оборудование необходимо только в рамках действующих лицензионных ограничений, см. п.8 Правовые ограничения.

1.4.3 Каждая лицензия открывает возможность добавить устройство, сервис, либо внешнее подключение.

1.4.4 При подготовке проекта необходимо проверить наличие всех необходимых лицензий для работы системы, включая требуемое количество лицензий для подключаемых оконечных устройств, требуемое количество лицензий для оповещений и сценариев, требуемое количество лицензий для организации внешних взаимодействий.

1.4.5 Общий список используемых лицензий представлен в таблице 2

Таблица 2 – Номенклатура лицензий

Артикул	Тип	Описание
Устройства
L-R01	Громкоговорители	Лицензия на активацию функции громкоговорителей на программном сервере связи и оповещения IS-R, 1 лицензия -1 громкоговоритель на программном сервере связи и оповещения IS-R
L-RP	Переговорное	Лицензия на активацию функции переговорных устройств (колонны СЭС, ПУ экстренного вызова) на программном сервере связи и оповещения IS-R, 1 лицензия — 1 ПУ
L-ARM	АРМ Диспетчер	Лицензия на активации функции подключения одного АРМ Диспетчер, на программном сервере связи и оповещения IS-R
L-RTU	Усилитель	Лицензия на активации функции подключения одного сетевого трансляционного усилителя, на программном сервере связи и оповещения IS-R
L-NEC	Контроллер	Лицензия на активацию функции подключение одного сетевого СОУЭ контроллера, на программном сервере связи и оповещения IS-R
L-SIP	SIP устройство	Лицензия на активации функции подключения одного стороннего сетевого устройства (контроллер, шлюз, усилитель, громкоговоритель) по протоколу SIP на программном сервере связи и оповещения IS-R
Внешние линии
L-Trunk	SIP транк	Лицензия на активацию функции подключение одного SIP Trunk (одна линия), на программном сервере связи и оповещения IS-R
L-API	API	Лицензия на активацию интерфейса API на программном сервере связи и оповещения IS-R
L-SMS	Отправка SMS	Лицензия на активацию функции поддержки СМС провайдера. 1 лицензия — 1 СМС провайдер на программном сервере связи и оповещения IS-R
L-EMM	Электронная почта	Лицензия активацию функции E-mail сервера на программном сервере связи и оповещения IS-R.
L-TM	Телеграмм канал	Лицензия активацию сервиса работы с мессенджером Telegram на программном сервере связи и оповещения IS-R
Оповещения
L-PA	Зоны	Лицензия активацию сервиса работы с зонами на программном сервере связи и оповещения IS-R
L-RTA	Реального времени	Лицензия активацию сервиса работы с оповещениями реального времени на программном сервере связи и оповещения IS-R
L-CC	Конференции	Лицензия активацию сервиса работы с конференциями на программном сервере связи и оповещения IS-R
L-SA	По расписанию	Лицензия активацию сервиса работы с оповещениями по расписанию на программном сервере связи и оповещения IS-R
L-Script	Сценарий	Лицензия активацию сервиса работы со сценариями на программном сервере связи и оповещения IS-R
L-MC	Мультикаст	Лицензия активацию сервиса работы с мультикаст трансляциями на программном сервере связи и оповещения

1.5 Состав системы

1.5.1 Основными компонентами системы является следующее оборудование:

• программно-аппаратные серверы IS-R (IS-R50, IS-R150, IS-R300) – ядро системы в виде специализированного сервера, отвечающего за регистрацию системных устройств, управлением речевой трансляций, маршрутизацией и подключением источников речевой трансляции, адресным мониторингом доступности системных устройств, диагностикой работы сервера и трансляций, системной статистикой и логированием;

Примечание – Конкретная модель сервера должна быть определена при поставке системы и указана в формуляре (паспорте) изделия.

• сетевой аварийный контроллер АР-12 – в качестве интерфейса взаимодействия с АПС, с системами ГО и ЧС, аналоговыми системами оповещения;

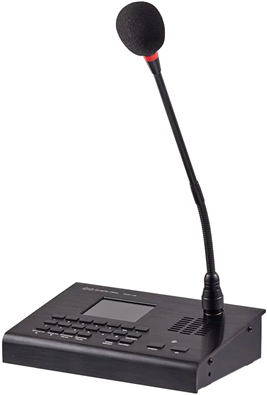

• микрофонные станции RMK (RMK-10, RMK-20) для речевых объявлений, а также связи с оконечными устройствами и удалёнными абонентами;

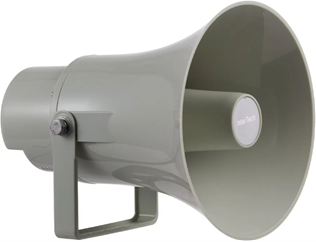

• рупорные IP громкоговорители RSH (RSH-15W-IP, RSH-30W-IP) – IP громкоговорители с поддержкой SIP/Multicast;

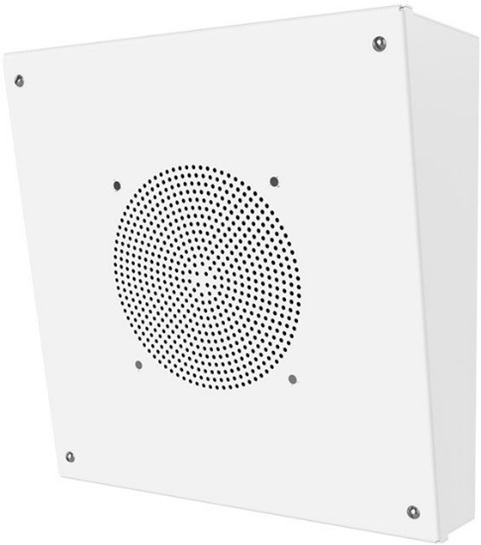

• настенные IP громкоговорители RPA (RPA-1, RPA-8, RPA-8/2, RPA-60) – IP громкоговорители с поддержкой SIP/Multicast настенного исполнения;
• потолочные IP громкоговорители RPW (RPA-6, RPW-20) – IP громкоговорители с поддержкой SIP/Multicast потолочного исполнения;
• переговорные устройства экстренного вызова RPU, RPS (RPU-IP, RPS-09A, RPU-2-IP, RPU-1IP, RPU-IP-V) – IP переговорные устройства с поддержкой SIP;

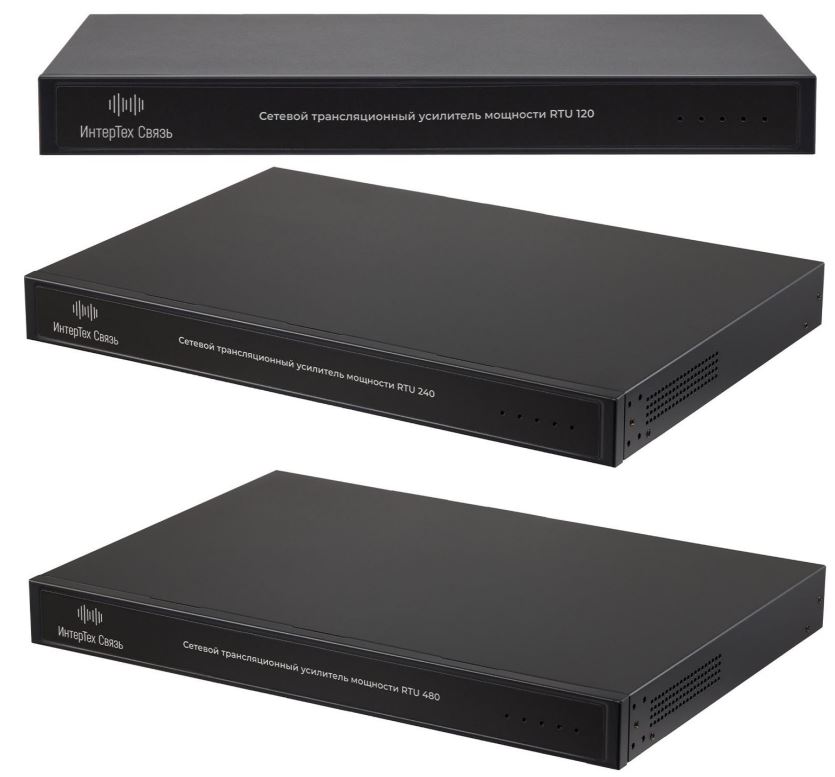

• сетевые трансляционные усилители RTU (RTU-120/1, RTU-240/1,
  RTU-480/1) – сетевые трансляционные усилители с поддержкой SIP для подключения аналоговых громкоговорителей;

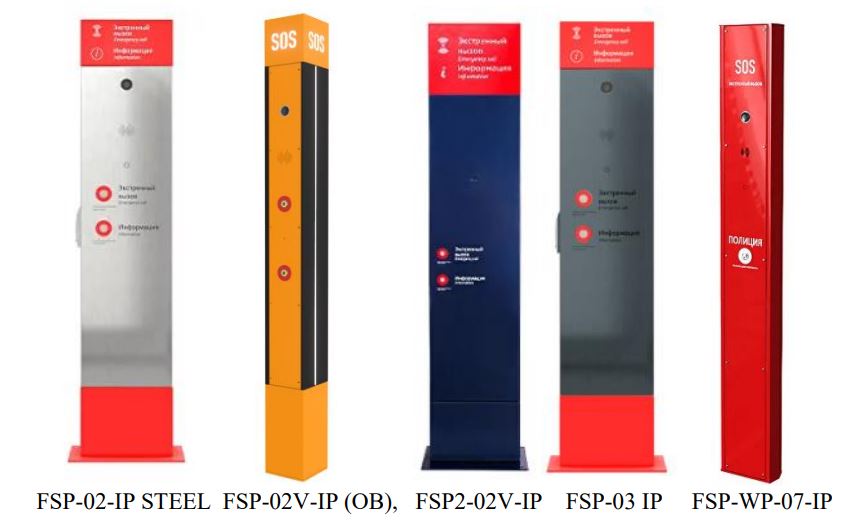

• колонны экстренного вызова FSP-02-IP STEEL, FSP2-02V-IP, FSP-03-IP, FSP-02V-IP (OB), FSP-WP-07-IP;
• АРМ «Диспетчер»;
• сетевые коммутаторы PoE и маршрутизаторы;
• источник бесперебойного питания (ИБП);
• оборудование технологической сети передачи данных.

Примечание – Полный состав системы должен быть определён при поставке системы и указан в формуляре (паспорте) на изделие.

1.5.2 Номенклатура оборудования, применяемого в составе системы, приведена в таблице 3.

Таблица 3 – Номенклатура оборудования

Артикул	Описание
Центральное оборудование
IS-R 50	Платформа ПАК IS-R50 (Debian 11, исполнение 19″ 2U, SSD 256 Gb, RAID1) до 50 независимых каналов речевой трансляции. Совместно с предустановленным ПО L-IS-R. – программный сервер связи и оповещения IS-R.
IS-R 150	Платформа ПАК IS-R150 (Debian 11, исполнение 19″ 2U, SSD 500 Gb, RAID1) до 150 независимых каналов речевой трансляции. Совместно с предустановленным ПО L-IS-R. – программный сервер связи и оповещения IS-R.
IS-R 300	Платформа ПАК IS-R300 (Debian 11, исполнение 19″ 2U, SSD 500 Gb, RAID1) до 300 независимых каналов речевой трансляции. Совместно с предустановленным ПО L-IS-R. – программный сервер связи и оповещения IS-R.
L-IS-R	Программный сервер связи и оповещения IS-R, поставляется предустановленным на программно-аппаратные сервера IS-R50/150/300 На каждую платформу IS-R50/150/300 требуется один экземпляр ПО.
АРМ «Диспетчер»	Автоматизированное рабочее место диспетчера системы ГГС, ОДС, Windows 10 Pro, микрофон на гибкой шее, форм-фактор моноблок, лицензия DSP приобретается отдельно
RTU-120	Сетевой трансляционный усилитель, 120 Вт, 1 канал, SIP
RTU-240	Сетевой трансляционный усилитель, 240 Вт, 1 канал, SIP
RTU-340	Сетевой трансляционный усилитель, 340 Вт, 1 канал, SIP
RTU-480	Сетевой трансляционный усилитель, 480 Вт, 1 канал, SIP
АР-12	Сетевой аварийный контроллер
Микрофонные сетевые станции
RMK-20	Сетевая микрофонная станция до 22 программируемых кнопок, TFT 2.8”, SIP, PoE
RMK-10	Сетевая микрофонная станция 2 программируемые кнопки, SIP
Сетевые громкоговорители
RSH-15W-IP	Рупорный сетевой громкоговоритель, PoE, 15Вт, SIP/Multicast
RSH-30W-IP	Рупорный сетевой громкоговоритель, PoE/PoE+, 30Вт, SIP/Multicast
RPW-20	Потолочный сетевой громкоговоритель PoE, 10Вт, SIP/Multicast
RPA-1	Настенный сетевой громкоговоритель, кабинетный PoE, 6Вт, SIP/Multicast
RPA-6	Подвесной IP громкоговоритель 15 Вт, PoE, SIP/Multicast
RPA-8	Настенный сетевой громкоговоритель PoE, 15Вт, SIP/Multicast
RPA-8/2	Настенный сетевой громкоговоритель PoE/PoE+, 30 Вт, SIP/Multicast
RPA-60	Настенный сетевой громкоговоритель PoE+, 40 Вт, SIP/Multicast
Сетевые станции обратной связи
RPU-IP	Сетевая переговорная станция 1 кн, PoE, SIP
RPU-IP -V	IP видео вызывная панель, PoE/SIP/H.264
RPU-2-IP	IP переговорное устройство, 2 кнопки вызова, PoE/SIP
RPS-09A	Устройство экстренного вызова системы 112, PoE/SIP, IP65, IK10
Колонны экстренного вызова
FSP-02-IP STEEL	Колонна экстренного вызова
FSP2-2V-IP	Колонна информации и экстренного вызова
FSP-02V-IP (OB)	Колонна экстренного вызова
FSP-WP07-IP	Колонна экстренного вызова Гражданин-Полиция (видео)
FSP-03-IP	Колонна экстренного вызова

1.6 Описание компонентов системы

1.6.1 Программно-аппаратные серверы IS-R (IS-R50, IS-R150, IS-R300)

• Программно-аппаратные серверные платформы IS-R (IS-R50, IS-R150, IS-R300) являются ядром систем громкоговорящей связи и экстренного автоматического оповещения в виде специализированного сервера, отвечающего за регистрацию системных устройств, управление речевой трансляций, маршрутизацию и подключение источников речевой трансляции, адресный мониторинг доступности системных устройств, диагностику работы сервера и трансляций, системную статистику и логирование.
• На каждую аппаратную платформу требуется один экземпляр ПО L-IS-R.
• Все серверы имеют единый интерфейс управления и программное обеспечение, но отличаются по количеству одновременных независимых каналов речевой трансляции. Выбор конкретной модели зависит от проектного решения по каждому объекту.
• Программно-аппаратные серверы предназначены для регистрации в системе системных устройств, управления речевой трансляций, маршрутизации и подключения источников речевой трансляции, адресного мониторинга доступности системных устройств, диагностики работы сервера и трансляций, системной статистики и логирования:
  • программно-аппаратный сервер IS-R 50 – 50 независимых каналов речевой трансляции;
  • программно-аппаратный сервер IS-R 150 – 150 независимых каналов речевой трансляции;
  • программно-аппаратный сервер IS-R 300 – 300 независимых каналов речевой трансляции.
• Под каналами речевой трансляции подразумевается речевой трафик от сервера IS-R до оконечного устройства (громкоговорители, переговорные устройства, микрофонные консоли и другие). При запуске трансляции или оповещения для каждого оконечного устройства требуется свой отдельный адресный канал речевой трансляции. В случае отсутствия трансляции или оповещения каналы речевой трансляции не используются.
• Ограничение по независимым каналам речевой трансляции связаны с аппаратным ограничением по вычислительным мощностям сервера для генерации требуемого количества независимых каналов. В один момент времени на сервере суммарно должно быть задействовано каналов речевой трансляции не больше, чем указано в модели сервера.
• Технические характеристики программно-аппаратных серверов приведены в таблице 4.

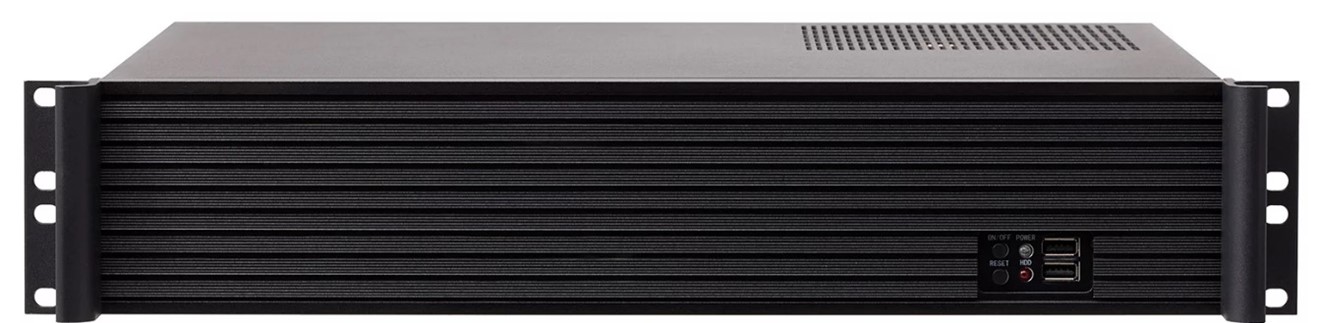

• Внешний вид серверов показан на рисунке 1.

Рисунок 1 – Внешний вид серверов

Таблица 4 – Технические характеристики платформы программно-аппаратных серверов

Наименование	Значение
	IS-R 50	IS-R 150	IS-R 300
Корпус	2U для установки в 19-дюймовую стойку
Процессор	Intel Pentium G7400 3,7 ГГц 2 core SVGA HD Graphics s1700	CPU Intel Core i3-9100T 3,1 ГГц 4 core SVGA UHD Graphics	CPU Intel Core i5-11400 2,6 ГГц 6 core SVGA UHD Graphics
Материнская плата с поддержкой	SATA RAID (встроенный GPU, разъём VGA)
Оперативная память	SO-DIMM, 8 Гбайт, DDR4, 2400 МГц, без ЕСС	SO-DIMM, 8 Гбайт, DDR4, 2400 МГц, без ЕСС	SO-DIMM, 8 Гбайт, DDR4, 2400 МГц, без ЕСС
Объём SSD, Гбайт	256 Гбайт	500 Гбайт	500 Гбайт
Сетевой интерфейс	100/1000 Мбит/c – 2 шт.
Операционная система	Linux Debian 11
Поддерживаемые протоколы	IPv4; IPv6; SIP v2.0(RFC 3261); SNMP; NTP (RFC 1305)
Поддерживаемые аудиокодеки	G.711A/U; G.722; OPUS, DTMF inband (RFC 2833)
Поддерживаемые видеокодеки	H.263; H.263+; H.264

• Корпус сервера высотой 2U предназначен для установки в стандартные стойки шириной 19 дюймов (1U = 44,45 мм), обеспечивающих степень защиты оборудования от проникновения твёрдых предметов и воды при эксплуатации IP21 по ГОСТ 14254-2015.

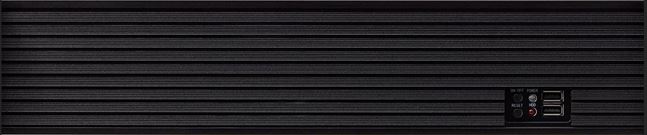

• На передней панели сервера (рисунок 2) расположены: кнопка «ON/OFF» для включения сервера, кнопка «RESET» для аппаратной перезагрузки устройства (не используется), индикаторы наличия питания «POWER» и активности жёсткого диска «HDD», а также два служебных разъёма USB (не используются).

• Индикатор наличия питания «POWER» светится жёлтым цветом при наличии питания устройства и не светится, если питание не подаётся.
• Индикатор активности жёсткого диска «HDD» мигает красным цветом, когда идёт обращение к жёсткому диску и не светится, если нет обращения.

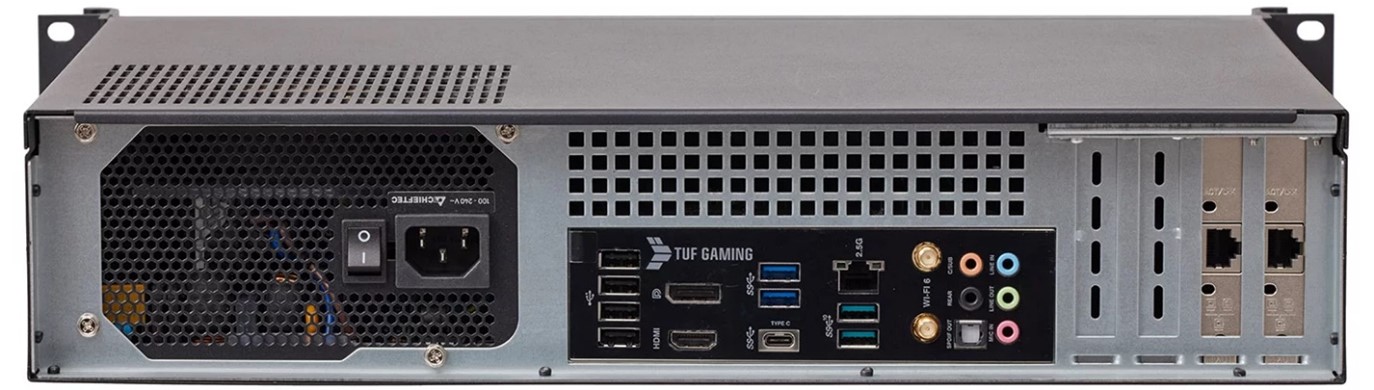

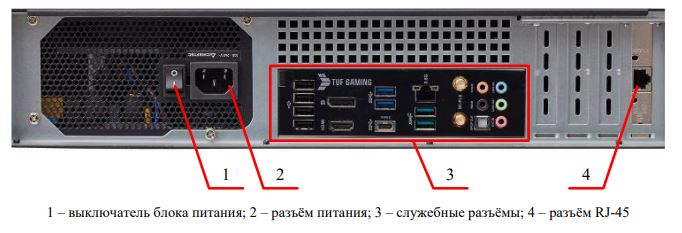

• На задней панели сервера (рисунок 3) расположены: разъём питания, выключатель блока питания, разъём RJ-45 интерфейсной карты и служебные разъёмы.

• Назначение контактов порта интерфейсной карты приведено в таблице 5.

Таблица 5 – Назначение контактов порта интерфейсной карты

Номер контакта	Сигнал
1	RX0+
2	RX0-
3	–
4	TX0+
5	TX0-
6	–
7	–
8	–

• Программно-аппаратные серверы предоставляют возможность решения следующих функциональных задач:
  • регистрация до 10000 устройств (громкоговорителей, переговорных устройств обратной связи, микрофонных станций, автоматизированных рабочих мест (АРМ), и контроллеров);

Примечание – Для устройств задаётся уникальная пара имени пользователя (логина) и пароля для адресной идентификации устройства. Все системные устройства, подключаемые к программно-аппаратным серверам, обладают уникальным номером для возможности как индивидуального, так и группового вызовов.

• • сервис музыкальной трансляции и сервис потокового интернет-радио;
  • задание приоритетов на каждое устройство и оповещение для обеспечения вещания приоритетной трансляции;
  • организация полнодуплексной интерком-связи с поддержкой HD голосовых кодеков и автоматическим шумоподавлением;
  • поддержка VoIP видео-вызовов с интерком станций обратной связи;
  • организация регистрации аудиозаписей переговоров диспетчеров системы, удалённого подключения и мониторинга работоспособности, интеллектуальной настройки сценариев речевого оповещения;
  • поддержка виртуальной микрофонной консоли оператора для адресных речевых оповещений с удалённых рабочих мест с возможностью индивидуальной настройки;
  • подключение IP-оповещателей по протоколу SIP стандарта
    RFC 3261 и поддержка широковещательного трафика Multicast;
  • организация встроенной системы оповещения должностных лиц по каналам телефонной и текстовой связи;
  • лицензирование функционала;
  • возможность резервирования (при использовании серверного кластера) – горячее резервирование, географическое резервирование;
  • создание резервной копии конфигурации с возможностью восстановления настроек из резервной копии.
• Веб-интерфейс серверов предоставляет доступ к общей информации о текущем состоянии программно-аппаратного сервера в следующем объёме:
  • версия программного обеспечения (ПО);
  • состояние сетевых настроек и настроек межсетевого экрана;
  • количество настроенных зон оповещения, сценариев оповещения;
  • данные по аудио библиотеке;
  • статус доступности всех оконечных системных устройств;
  • список текущих речевых трансляций.
• Доступность оконечных устройств определяется по статусу регистрации и по опросу (ping) до каждого устройства. По избранным устройствам имеется возможность формировать оповещение следующих видов:
  • мигающее сообщение в веб-интерфейсе;
  • текстовые сообщения по e-mail, SMS или в чат телеграмм канала;
  • голосовое сообщение на указанный номер.
• Все события по доступности устройств и оповещении отображаются в модуле отчётности.
• Программное обеспечение серверов предоставляет возможность создания, удаления, редактирования учётных записей пользователей. Для каждого пользователя возможно задать уникальную пару имени пользователя (логина) и пароля для подключения к серверу и два уровня доступа:
  • «Оператор» – доступ на уровне веб-интерфейса, используется для контроля состояния системы в целом, просмотра исторических и актуальный событий;
  • «Администратор» – доступ на уровне веб-интерфейса, включает возможности уровня «Оператор», а также используется для настройки системы оповещений, запуска и остановки оповещений, формирования отчётов.
• На каждом программно-аппаратном сервере имеется возможность создания на программном уровне до 1000 зон речевого оповещения и музыкальной трансляции для логического разграничения подключённых системных речевых оповещателей и переговорных устройств обратной связи. В каждой зоне может находиться произвольное количество устройств. При этом надо учитывать ограничение на одновременное количество каналов трансляции согласно модели программно-аппаратного сервера. Одно речевое системное устройство имеет возможность находиться сразу в нескольких зонах. Каждая зона может использоваться в разных типах речевых оповещений, но в активном режиме ведётся только трансляция с наивысшим приоритетом.
• Для управления трансляциями и оповещениями имеется возможность интеллектуального программирования сценарной логики, гибкой настройки приоритетов трансляции через Web-интерфейс с доступом из любой точки сети (местное и удалённое управление трансляцией). Система приоритетов позволяет установить приоритет каждой трансляции и определять возможность запуска трансляции если уже есть текущая. Приоритеты задаются на каждое оповещение и устройство.
• Серверы предоставляют возможность использовать заранее записанные аудио сообщения, информирующих о возникновении чрезвычайной ситуации в здании и необходимостью эвакуации. Запуск речевых оповещений может быть осуществлён в автоматическом или в ручном режиме. В автоматическом режиме возможно позонное оповещение или общее, с учётом данных расчёта пожарного риска. Для автоматического режима оповещения от систем пожарной сигнализации следует настроить сценарии экстренного оповещения по команде от сетевого аварийного контроллера АР-12.
• Запуск речевых оповещений и трансляций может осуществляться по входящему вызову, по команде из веб-интерфейса путём нажатия соответствующей кнопки, по запланированному времени.
• В качестве источника речевых сообщений и трансляций могут выступать поступающие входящие вызовы как от подключённых системных устройств (микрофонные станции RMK-10, RMK-20, АРМ «Диспетчер», виртуальная консоль оператора и др.), так и речевые объявления с внешних автоматических телефонных станций (АТС), аудио библиотека с загруженными аудио файлами, либо подготовленные аудио плейлисты, сервис потокового интернет-радио.
• При взаимодействии с сетевым аварийным контроллером АР-12 источником речевых сообщений может быть аудиовход путём установки голосового соединения.
• В случае срабатывания нескольких оповещений транслируется оповещение с наивысшим приоритетом.
• Для экстренной остановки всех активных трансляций и оповещений доступна отмена всех оповещений по команде «Остановить всё».
• В зависимости от источника запуска оповещений и источника речевых сообщений в системе используются следующие типы трансляций и оповещений:
  • селекторная связь (конференция);
  • оповещения (объявления) реального времени;
  • трансляции по расписанию;
  • сценарии экстренного оповещения.
• Для всех типов оповещений при создании оповещения или трансляции может быть выбрана любая зона, каждому оповещению или трансляции может быть присвоена только одна зона, количество участников оповещений и трансляций не должно превышать количества каналов речевой информации для используемого сервера.
• Запуск оповещения по расписанию осуществляется по заданному времени, которое выставляется через веб-интерфейс программно-аппаратного сервера в разделе «Планировщик», либо в разделе «По Расписанию»
• Речевое оповещение по сценарию может быть организовано как позонное, так и по списку должностных лиц, транслируемое по каналам телефонной связи.
• Для должностных лиц возможно текстовое оповещение путём отправки SMS-сообщений, либо текстовых сообщений на электронную почту. Предусмотрена возможность текстового оповещения в чат телеграмм канала.
• В качестве источника трансляции могут быть выбраны загруженные на программно-аппаратный сервер аудиофайлы, либо подготовленные аудио плейлисты.
• Для всех типов оповещений имеется возможность запуска циклического оповещения или трансляции.
• Имеется возможность проведения мультикаст-трансляции.
• При создании трансляции задаётся IP-адрес и порт трансляции.
• Трансляции и объявления запускаются по расписанию, по команде диспетчера с микрофонных станций RMK-20 и RMK-10, АРМ «Диспетчер» и виртуальной консоли оператора.
• В качестве источника трансляции могут быть использованы следующие объекты:
  • загруженные аудиофайлы формата MP3 и WAV;
  • подготовленные плейлисты;
  • потоковое интернет-радио;
  • трансляция с микрофона устройства, инициирующего запуск мультикаст трансляции, путём нажатия запрограммированной кнопки либо вызова на системный номер трансляции.
• Для связи с внешними информационными системами по каналам телефонной связи на серверах имеется возможность создания каналов связи на базе протокола SIP (SIP Trunk). Для каждого SIP Trunk имеется возможность настроить входящую и исходящую маршрутизацию. Для прямого вызова оконечных системных устройств либо для запуска речевых оповещений реального времени, запуска сценариев экстренного оповещения используется входящая маршрутизация. Исходящая маршрутизация используется для оповещения по каналам телефонной связи должностных лиц, либо для связи с внешними диспетчерскими службами и службами пожарного мониторинга.
• Для текстовых оповещений должностных лиц имеется возможность настройки почтового сервера, а также подключение к SMS-провайдерам.
• Для интеграции с внешними PSIM-системами серверы имеют встроенный стандарт REST API.
• На программно-аппаратных серверах ведётся запись всех действий как оператора системы, так и запусков речевых оповещений и трансляций, выполняется протоколирование состояния системы в журналах событий.
• С целью оповещения должностных лиц на программно-аппаратных серверах есть возможность ведения списка контактов должностных лиц. Для каждой записи списка контактов должностных лиц имеется возможность внесения фамилии, имени, отчества, а также контактных данных должностного лица. В качестве контактных данных должностного лица могут использоваться номера стационарного и мобильного телефонов, адреса электронной почты. Для каждой записи есть возможность указать до 10 номеров телефонов и до 10 адресов электронной почты. По каждому телефонному номеру имеется возможность указать возможность приёма текстовых оповещений по SMS.
• В качестве источника речевых сообщений используются следующие события и объекты:
  • входящий вызов на программно-аппаратный сервер от подключённых речевых устройств;
  • вызовы на программно-аппаратные серверы с внешних АТС;
  • настроенная аудиобиблиотека с загруженными аудиофайлами на программно-аппаратном сервере;
  • подготовленные аудио плейлисты на программно-аппаратных серверах;
  • настроенный сервис потокового интернет-радио на программно-аппаратном сервере;
  • оповещения от внешних информационных систем через линейный аудиовход системного контроллера АР-12.
• Входящий вызов может быть использован для запуска настроенных оповещений реального времени и мультикаст трансляций.
• Подготовленный аудиоконтент (аудио файлы, аудио плейлисты, потоковое интернет-радио) используется для запуска оповещений по расписанию, сценариев и мультикаст трансляции.
• В аудиобиблиотеку серверов есть возможность загружать аудио файлы формата MP3 или WAV. Размера добавляемого файла должен быть не более 100 Мбайт. Общий размер загруженной аудиобиблиотеки ограничен только размером свободного дискового пространства на сервере. Все загруженные аудио файлы иметь возможность в произвольном порядке упорядочить в плейлисты – до 1000 шт. В каждый плейлист можно добавить несколько раз один и тот же аудиофайл. Каждый аудио файл может быть добавлен в разные плейлисты.
• Прослушивание аудиозаписей доступно через веб-интерфейс программно-аппаратного сервера.
• В качестве источника речевых сообщений может использоваться сервис потокового интернет-радио. Для добавления нового потока имеется возможность ввода URL-адреса потока и проверки наличия потока путём предварительного запуска трансляции в веб-интерфейсе.
• Имеется возможность добавить до 1000 URL-адресов потокового интернет-радио для каждого программно-аппаратного сервера.
• Защита серверов от несанкционированного доступа и действий злоумышленников по сетям передачи данных на сервере осуществляется с использованием межсетевого экрана.
• В изделиях имеется возможность ведения чёрного списка
  IP-адресов для блокировки доступа к серверу с данных IP-адресов. В чёрный список IP адреса добавляются автоматически либо вручную. Автоматически в чёрный список попадают те адреса, с которых идут не корректные и (или) ошибочные запросы подключения к программно-аппаратному серверу.
• В белый список заносятся те IP-адреса и сети, которые считаются доверенными.

1.6.2 Сетевой аварийный контроллер АР-12

• Сетевой аварийный контроллер АР-12 предназначен для использования в качестве интерфейса взаимодействия с АПС, с системами ГО и ЧС, аналоговыми системами оповещения.
• Сетевой аварийный контроллер АР-12 выполняет следующие функции:
  • управление системой оповещения и управления эвакуацией (СОУЭ) 3-5 совместно с сервером IS-R;
  • приём сигналов управления от приборов приёмно-контрольных и управления АПС;
  • приём сигналов управления и речевой информации от системы оповещения ГО и ЧС;
  • интеграция со сторонними системами речевого вещания;
  • передача на речевые оповещатели речевой информации о возникновении пожара, порядке эвакуации и других действиях;
  • активация знаков эвакуации;
  • контроль линий связи на обрыв и короткое замыкание.
• Сетевой аварийный контроллер АР-12 имеет следующие возможности:
  • приём входящих сигналов речевого оповещения от программно-аппаратного сервера IS-R и передача этих сигналов на системы оповещения ГО и ЧС, а также на внешние системы оповещения;
  • создание исходящих сигналов речевого оповещения от системы оповещения ГО и ЧС и внешних систем оповещения в сторону программно-аппаратного сервера IS-R;
  • приём управляющих сигналов от внешних систем АПС, от системы оповещения ГО и ЧС по входным триггерным контактам;
  • передача управляющих сигналов в сторону внешних систем АПС, системы оповещения ГО и ЧС по выходным триггерным контактам;
  • активация знаков эвакуации по срабатыванию выходных триггерных контактов.
• Запуск оповещений и трансляций на сетевом аварийном контроллере осуществляется при наступлении следующих событий:
  • по входящему оповещению со стороны программно-аппаратного сервера
    IS-R;
  • по срабатыванию входных триггерных контактов;
  • по ручному запуску через веб-интерфейс.
• Выбор активной трансляции зависит от заданного приоритета источника запуска трансляции. Оповещение через аудиовход от системы ГО и ЧС является оповещением с наивысшим приоритетом. Для всех остальных источников можно задать уровень приоритета.
• В качестве источника речевых оповещений выступают следующие объекты:
  • входящие оповещения со стороны программно-аппаратного сервера IS-R;
  • линейный аудиовход;
• Созданные или принятые оповещения со стороны аварийного сетевого контроллера могут транслироваться в следующие объекты:
  • на программно-аппаратный сервер IS-R;
  • в линейный аудиовыход;
• Сетевой аварийный контроллер АР-12 взаимодействует с системой ГО и ЧС, в связи с этим обеспечиваются следующие возможности:
  • запуск оповещения по команде от системы ГО и ЧС (команда передаётся по входящему триггерному контакту);
  • использование линейного аудиовхода, подключённого к системе ГО и ЧС, в качестве входящего источника речевого оповещения;
  • наличие входного сигнала на линейном аудиовходе не должно приводить к запуску трансляции без получения команды по триггерному контакту;
  • при активной трансляции должен срабатывать сигнал подтверждения трансляции в сторону ГО и ЧС по исходящим триггерным контактам.
• В контроллере применяется поддержка восьми триггерных выходов, для каждого из которых можно задать тип работы (нормально замкнутый или нормально разомкнутый).
• В контроллере применяется поддержка восьми триггерных входов, для каждого из которых можно задать тип работы (нормально замкнутый или нормально разомкнутый).
• Встроенная система мониторинга работоспособности контроллера отображает следующие параметры:
  • модель и версия ПО;
  • статус триггерных входов и выходов;
  • статус всех линий;
  • статус активных соединений.
• Программное обеспечение сетевого аварийного контроллера АР-12 выполняет следующие функции:
  • управление и настройка логики программируемых триггерных входов и выходов;
  • преобразование аналоговых аудиосигналов в цифровой аудиопоток RTP и обратно;
  • формирование и передача подтверждений о принятых сигналах оповещения и экстренной информации;
  • работа с сетевыми настройками контроллера;
  • ведение VoIP настройки (учётные записи SIP, внутренняя коммутация соединений, SIP-регистрация);
  • резервное копирование и восстановление настроек;
  • сброс в заводские настройки;
  • обновление прошивки;
  • управление (web).
• Аппаратное обеспечение сетевого аварийного контроллера АР-12 имеет следующие параметры:
  • возможность подключения к сети Ethernet LAN 100BASE‑TX;
  • линейный аудио вход, с возможностью подключать к ГО ЧС;
  • сухой контакт на запуск подтверждения получения сигнала ГО ЧС;
  • линейный аудио выход на аналоговые усилители;
  • двухцветные индикаторы (питание, неисправность, пожар):
    • светодиодный индикатор жёлтого цвета – неисправность;
    • светодиодный индикатор красного цвета – запуск оповещения о пожаре и запуске СОУЭ;
    • светодиодный индикатор зелёного цвета – питание подано, устройство включено и работает;
  • 8 шт. фиксированных триггерных входов;
  • 8 шт. фиксированных триггерных выходов;
  • физическая кнопка «Сброс до заводских настроек»;
  • отдельные клеммы для сигналов ГО и ЧС (триггерный вход и триггерный выход)
  • дискретные выходы для взаимодействия с АПС: «Пуск» и «Неисправность»;
• Сетевой аварийный контроллер АР-12 оснащён соответствующими единичными одноцветными световыми индикаторами обобщённых сигналов со следующей маркировкой:
  1. «Пожар»;
  2. «Неисправность»;
  3. «Питание».
• Световые индикаторы приборов, предназначенные для отображения состояния питания и обобщённых сигналов «Пожар» и «Неисправность», хорошо видны при освещённости от 5 до 500 лк на расстоянии не менее 3 м под углом не менее 15° от перпендикуляра к лицевой поверхности прибора. Режим работы остальных световых индикаторов и индицируемая текстовая информация хорошо различимы при тех же условиях на расстоянии не менее 0,8 м.
• Прибор обеспечивает сброс (квитирование) тревожного режима и режима неисправности. Активация данной функции переводит прибор в режим работы до прихода квитируемого извещения. Доступно как общее, так и раздельное квитирование по типу событий и по направлениям.
• Сетевой аварийный контроллер АР-12 обеспечивает включение световой индикации и звуковой сигнализации в режиме «Пожар» при получении данных от внешних устройств, которые при обработке прибором идентифицируются как сигнал о пожаре или предварительной пожарной тревоге.
• Световая индикация режима «Пожар» обеспечивает включение обобщённого красного единичного индикатора «Пожар».
• Сетевой аварийный контроллер АР-12 обеспечивает включение световой индикации в режиме «Неисправность» при наличии следующих событий:
  • обнаружение нарушения связи между прибором и внешними техническими средствами или между компонентами прибора;
  • пропадание или уменьшение ниже допустимого значения напряжения питания по любому вводу электроснабжения;
  • приём сигнала о неисправности от внешних технических средств, взаимодействующих с прибором.

1.6.3 АРМ «Диспетчер»

• АРМ «Диспетчер» является диспетчерским терминалом и представляет собой стационарный моноблок с установленным программным обеспечением громкоговорящей и экстренной связи «Диспетчер» (ПО «Диспетчер»).
• АРМ «Диспетчер» состоит из следующих функциональных модулей:
  • программная микрофонная консоль, позволяющая выборочно передавать речевые сообщения в одну или несколько зон оповещения, предварительно настроенных на сервере
  • программный селекторный пульт, позволяющий организовать проведение селекторных совещаний для группы абонентов (нажатием на программную кнопку инициируется вызов на группу абонентов с сервера, с последующим авто принятием вызова на переговорном устройстве
  • пульт интеркома, позволяющий принимать аудио-видео вызовы с переговорных устройств обратной связи, открывать запирающие устройства, переадресовывать входящие соединения
  • IP Visor, поддерживающий до 12 видео каналов, позволяющий организовать просмотр IP-камер, имеющий два режима отображения окон
  • модуль визуализации, позволяющий размещать планы территорий, зданий и помещений в растровом формате (BMP, JPG, PNG), управлять оповещением, вызовами, реле и другими активными устройствами через планы
  • геоинформационная система для отображения карты местности с привязкой точных координат устройств (громкоговорители, сирены, переговорные устройства, датчики и т.д.) и запуска адресных оповещений.
• В соответствии с ГОСТ Р 53325-2012 АРМ «Диспетчер» имеет следующую классификацию:
  • по возможности адресного обмена – адресный (прибор);
  • по виду обмена информацией – комбинированный (прибор);
  • по физической реализации линий связи – проводной (прибор);
  • по объекту управления – прибор формирования сигнала управления инженерным, технологическим оборудованием и иными устройствами, участвующими в обеспечении пожарной безопасности или комбинированный;
  • по составу и функциональным характеристикам – с применением средств вычислительной техники;
  • по конструктивному исполнению – однокомпонентный (прибор);
  • по возможности расширения своих функциональных возможностей и (или) количественных характеристик – расширяемый.
• Основные характеристики изделия приведены в таблице 6.

Таблица 6 – Основные технические характеристики АРМ

Наименование параметра	Значение параметра
Тип корпуса	моноблок
Тип блока питания	внешний
Характеристики процессора:
— тип	Intel Core i3-12100
— тактовая частота, ГГц	3,3
Наименование параметра	Значение параметра
Объём оперативной памяти, Гбайт	8
Видеокарта	интегрированная, Intel H610
Сетевой интерфейс	RJ45
Параметры сети питания:
— частота переменного тока, Гц	50
— напряжение, В	220
Потребляемая мощность	120
Операционная система	Альт Рабочая станция 10 или Windows 10 Pro
Габаритные размеры (В×Г×Ш), мм	410×195×540
Масса, кг	5,5
Цвет	белый
Размер монитора, дюйм	23,8
Разрешение монитора, пиксель	1920×1080 (Full HD)
Проводная клавиатура	наличие
«Мышь»	наличие
Внешняя звуковая карта Creative SB Play	наличие
Гарнитура Logitech Stereo Headset H110	наличие

1.6.4 Микрофонные станции

• Микрофонные станции RMK (RMK-10, RMK-20) предназначены для речевых объявлений, а также для связи с оконечными устройствами и удалёнными абонентами. Все микрофонные станции имеют интерфейс RJ-45 для подключения к сети передачи данных на скорости 10/100 Мбит/с. Для подключения к сети передачи данных используется кабель типа «витая пара» категории 5 (ГОСТ Р 53246-2008). Внешний вид станций показан на рисунке 4. Технические характеристики микрофонных станций приведены в таблице 7.

Рисунок 4 – Внешний вид станций RMK

Таблица 7 – Технические характеристики микрофонных станций

Наименование	Значение
	RMK-10	RMK-20
Питание	PoE 802.3af
Протокол VOIP	SIP2.0
Количество кнопок прямого вызова, шт.	2	—
Номеронабиратель	нет	да
Наличие экрана	нет	да
Размер, мм	150×140×55	210×145×55
Масса, кг	0,6	1,1
Материал корпуса	Алюминий
Степень защиты	IP41
Поддержка голосовых кодеков G.711, G.722, G.723, G.726, G.729	Наличие
Диапазон воспроизводимых частот, Гц	от 70 до 12500
Сетевые стандарты связи	IEEE 802.3u Fast Ethernet (100 Мбит/с), POE (IEEE 802.3af), POE+ (IEEE 802.3 at), IPv4, TCP/IP, UDP/RTP, UDP Multicast, IGMPv2, ICMP, ARP, DNS, DHCP, NTP, HTTP 1.1, SSH, Telnet, SIP 2.0 (RFC-3261), DTMF (RFC 2833, SIP info)
Номинальная мощность, Вт	3
Мощность потребления, Вт: – в режиме ожидания – в режиме трансляции	1 1,5
Скорость подключения к сети, Мбит/с	10/100

• Микрофонные станции имеют следующие возможности:
  • подключение к сети передачи данных Ethernet 100BASE-TX;
  • наличие цифрового дисплея и цифровой клавиатуры (RMK-20);
  • наличие кнопок быстрого набора.
• Программное обеспечение микрофонных станций позволяет решать следующие задачи:
  • настройка сетевых функций, в том числе:
    • назначение сетевых настроек: статическое или DHCP;
    • поддержка серверного режима HTTP;
    • поддержка SIP v2;
  • функции эксплуатации и обслуживания, в том числе:
    • управление с помощью веб-интерфейса: HTTP;
    • возможность обновления прошивки;
    • возможность сброса на заводские настройки;
    • возможность удалённой перезагрузки;
  • авторизация по логину и паролю;
  • функция VOIP, в том числе:
    • SIP профиль: sip сервер, логин, пароль.
    • регистрация;
    • приём входящих вызовов;
    • возможность настройки автоответа;
    • статус регистрации на SIP-сервере;
    • поддержка кодеков: G.711, G.722, G.723, G.726, G.729;
  • настройка кнопок быстрого набора (задание номера и имени);
  • приём мультикаст-трансляции от одного источника, транспорт UDP;
  • управление аудиосигналом, в том числе:
    • управление громкостью в режиме реального времени;
    • функционал эхоподавления (AEC);
    • функционал АРУ;
  • отображение текущей информации по работе системы, в том числе:
    • версия прошивки;
    • статус SIP-регистрации: зарегистрировано или нет регистрации;
    • статус трансляции: SIP, мультикаст, не запущена;

1.6.5 Рупорные IP громкоговорители RSH

• Рупорные IP громкоговорители RSH (RSH-15W-IP, RSH-30W-IP) – IP громкоговорители с поддержкой SIP предназначены для передачи речевой информации в составе специализированных программно-аппаратных комплексов и автоматических телефонных станций, трансляции речевых сообщений и управления от программно-аппаратных серверов серии IS-R (IS-R50, IS-R150, IS-R300),
  АРМ «Диспетчер» и сетевых микрофонных станций серии RMK.
• Технические характеристики громкоговорителей RSH приведены в таблице 8.

Таблица 8 – Технические характеристики громкоговорителей RSH

Наименование	Значение
	RSH-15W-IP	RSH-30W-IP
Максимальная мощность, Вт	15	30
Потребляемая мощность:
– в режиме ожидания, Вт	1,7	1,7
– в режиме речевого оповещения, Вт	5	12
Диапазон воспроизводимых частот, Гц	от 300 до 8000	от 380 до 7000
Чувствительность (SPL), дБ	101	103
Уровень звукового давления, дБ	113	118
Максимальный уровень звукового давления, дБ	118	125
Габаритные размеры, мм	200×230	245×290
Масса, кг	1,5	1,9
Материал корпуса	алюминий	алюминий
Степень защиты	IP65
Питание	POE	POE
Уличный монтаж	наличие	наличие
Поддержка голосовых кодеков G711 (alaw, ulaw), G722, OPUS	наличие	наличие
Сетевые стандарты связи	IEEE 802.3u Fast Ethernet (100 Мбит/с), POE (IEEE 802.3af), POE+ (IEEE 802.3 at), IPv4, TCP/IP, UDP/RTP, UDP Multicast, IGMPv2, ICMP, ARP, DNS, DHCP, NTP, HTTP 1.1, SSH, SIP 2.0 (RFC-3261), DTMF (RFC 2833, SIP info)
Скорость подключения к сети, Мбит/с	10/100

• Корпус громкоговорителей выполнен из алюминия.
• Общий вид RSH-15W-IP показан на рисунке 5.
• Общий вид RSH-30W-IP показан на рисунке 6.

Рисунок 5 – Общий вид RSH-15W-IP

Рисунок 6 – Общий вид RSH-30W-IP

1.6.6 Настенные IP громкоговорители RPA

• Настенные IP громкоговорители: кабинетный RPA-1 и настенные RPA-8–IP, RPA-8/2, RPA-60 громкоговорители с поддержкой SIP/Multicast настенного исполнения предназначены для передачи речевой информации в составе специализированных программно-аппаратных комплексов и автоматических телефонных станций, трансляции речевых сообщений и управления от программно-аппаратных серверов серии IS-R (IS-R50, IS-R150, IS-R300), АРМ «Диспетчер» и сетевых микрофонных станций серии RMK.
• Громкоговорители предназначены для использования в распределённых системах громкоговорящей связи и экстренного речевого оповещения:
  • оповещение о пожаре;
  • ГО ЧС;
  • служба «Антитеррор»;
  • на объектах транспортной инфраструктуры.
• Технические характеристики громкоговорителей приведены в таблице 9

Таблица 9 – Технические характеристики громкоговорителей

Наименование	Значение
	RPA-1	RPA-8	RPA-8/2	RPA-60
Максимальная мощность, Вт	6	15	30	40
Потребляемая мощность:
– в режиме ожидания, Вт	1,7	1,7	1,7	1,7
– в режиме оповещения, Вт	3	5	12	20
Диапазон воспроизводимых частот, Гц	130 — 13000	100 — 20000	100 — 20000	140 — 20000
Чувствительность (SPL), дБ	90	90	88	91
Уровень звукового давления, дБ	94	102	103	107
Габаритные размеры, мм	204×202×76	373×150×102	493×150×102	520×227×125
Масса, кг	1,6	2,1	2,7	5,1
Материал корпуса	сталь	алюминий	алюминий	алюминий
Степень защиты	IP42	IP54	IP54	IP54
Питание	POE (IEEE 802.3af)			POE (IEEE 802.3at)
Настенный монтаж	наличие
Поддержка голосовых кодеков G711 (alaw, ulaw), G722, OPUS	наличие
Сетевые стандарты связи	IEEE 802.3 u Fast Ethernet (100 Мбит/с), POE (IEEE 802.3af), POE+ (IEEE 802.3 at), IPv4, TCP/IP, UDP/RTP, UDP Multicast, IGMPv2, ICMP, ARP, DNS, DHCP, NTP, HTTP 1.1, SSH, SIP 2.0 (RFC-3261), DTMF (RFC 2833, SIP info)
Скорость подключения к сети, Мбит/с	10/100

• Общий вид RPA-1 показан на рисунке 7. Корпус изделия выполнен из окрашенной стали.

• Общий вид изделия RPA-8 показан на рисунке 8. Корпус изделия выполнен из алюминия.

1.6.7 Потолочные IP громкоговорители RPW

• IP громкоговоритель потолочный RPW-20 предназначен для передачи речевой информации в составе специализированных программно-аппаратных комплексов и автоматических телефонных станций, трансляции речевых сообщений и управления от программно-аппаратных серверов серии IS-R, АРМ «Диспетчер» и сетевых микрофонных станций серии RMK.
• Громкоговоритель RPW-20 предназначен для использования в распределённых системах громкоговорящей связи и экстренного речевого оповещения:
  • оповещение о пожаре;
  • ГО ЧС;
  • служба «Антитеррор»;
  • на объектах транспортной инфраструктуры.
• Технические характеристики изделия приведены в таблице 10.

Таблица 10 – Технические характеристики громкоговорителя RPW-20

Наименование	Значение
Габаритные размеры, мм	200×90
Масса, кг	1,5
Материал корпуса	металл
Степень зашиты	IP42
Питание	POE
Потолочный монтаж	наличие
Поддержка голосовых кодеков G.711, G.722, G.726, G.729	наличие
Диапазон воспроизводимых частот, Гц	от 100 до 18000
Сетевые стандарты связи	IEEE 802.3u Fast Ethernet (100 Мбит/с), POE (IEEE 802.3af), POE+ (IEEE 802.3 at), IPv4, TCP/IP, UDP/RTP, UDP Multicast, IGMPv2, ICMP, ARP, DNS, DHCP, NTP, HTTP 1.1, SSH, SIP 2.0 (RFC-3261), DTMF (RFC 2833, SIP info)
Максимальная мощность, Вт	15
Потребляемая мощность:
– в режиме ожидания, Вт	1
– в режиме оповещения, Вт	3
Уровень звукового давления, дБ	96
Скорость подключения к сети, Мбит/с	10/100

• Корпус изделия выполнен из металла с огнеупорным куполом.
• Общий вид изделия показан на рисунке 9.

1.6.8 Переговорные устройства экстренного вызова RPU, RPS

• Переговорное устройство ЭВ RPU IP предназначено для обеспечения безопасности в общественных местах. Техника связи обеспечивает немедленную и бесперебойную экстренную связь.
• Устройство RPU IP оснащено функцией вызова экстренных служб в местах скопления людей
  • парки, стадионы, залы, административные здания;
  • банки и хранилища, тюрьмы, производственные помещения и испытательные площадки;
  • порты, аэропорты, транспортные магистрали и пр.
• Технические характеристики RPU IP приведены в таблице 11.

Таблица 11 – Технические характеристики изделия RPU IP

Наименование	Значение
Мощность динамика, Вт	3
Питание	Ethernet PoE 802.3af (Class1) 48V
Степень защиты	IP65
Врезной монтаж	наличие
Настенный монтаж	наличие
Характеристика звука	SIP2.0 (RFC-3261)
Поддержка голосовых кодеков G.711, G.722, G.723, G.726, G.729	наличие
Габаритные размеры, мм	120×210×45
Масса, кг	1,1
Технология подавления эха 1*RJ45	наличие

• RPU IP поддерживает стандарт протокола SIP 2.0 (RFC3261) и связанные с ним протоколы RFC, подключается по средствам АТС с протоколом
  IP-платформ и программных коммутаторов или сервера.
• Корпус RPU IP выполнен из оцинкованной стали.
• Общий вид RPU IP показан на рисунке 10.

Примечание – Изображение приведено в качестве ознакомительного примера. Цвет корпуса изделия может отличаться от представленного на рисунке.

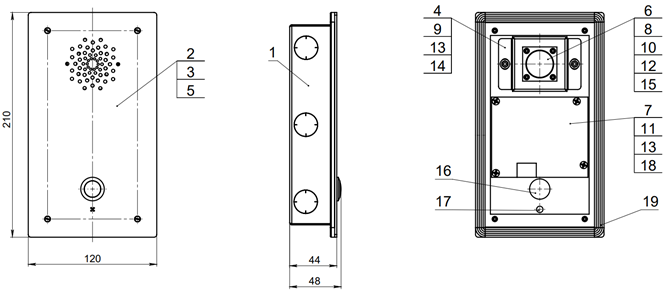

• Устройство RPU IP показано на рисунке 11.

Рисунок 11 – Устройство изделия

• Устройство RPU 2IP предназначено для использования в распределённых системах громкоговорящей и экстренной связи, для транспортной инфраструктуры и промышленных предприятиях.
• RPU 2IP оснащено следующими функциями:
  • система двухсторонней громкоговорящей связи и оперативно-диспетчерской связи;
  • экстренная связь в парках и общественных местах;
  • экстренная связь на объектах транспортной инфраструктуры;
  • экстренная связь на режимных объектах.
• Корпус RPU 2IP выполнен из окрашенной стали с антикоррозийным порошковым покрытием.
• Технические характеристики RPU 2IP приведены в таблице 12.

Таблица 12 – Технические характеристики изделия RPU 2IP

Наименование	Значение
Питание	Ethernet PoE
Степень защиты	IP65
Накладной монтаж	наличие
Характеристика звука	SIP2.0 (RFC-3261)
Поддержка голосовых кодеков G.711, G.722, G.723, G.726, G.729	наличие
Габаритные размеры, мм	305×125×92
Масса, кг	1,7
Эхоподавление	наличие

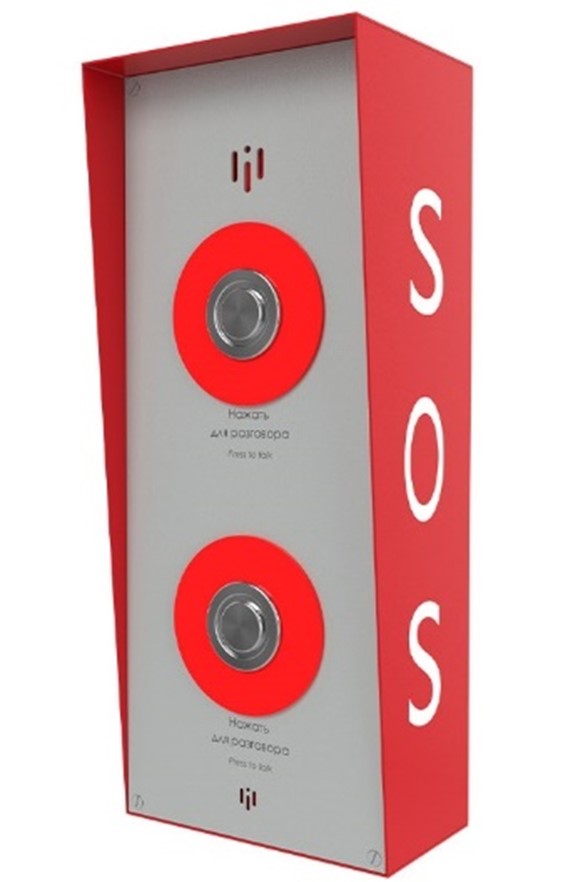

• Общий вид RPU 2IP показан на рисунке 12.

Примечание – Изображение приведено в качестве ознакомительного примера. Цвет корпуса изделия может отличаться от представленного на рисунке.

• Устройство изделия показано на рисунке 13

Рисунок 13 – Устройство RPU 2IP

• Всепогодное защищённое переговорное устройство 112 экстренной связи RPS предназначено для вызова оперативных и экстренных служб.
• Устройство RPS применяется для вызова следующих служб:
  • полиция;
  • пожарная служба;
  • реагирования в чрезвычайных ситуациях;
  • скорая медицинская помощь;
  • аварийная газовая сеть;
  • служба «Антитеррор».
• Возможно прямое подключение устройства RPS к «Системе 112» и единой дежурной диспетчерской службе (ЕДДС).
• Корпус изделия выполнен из окрашенной стали с антикоррозийным порошковым покрытием.
• Технические характеристики RPS приведены в таблице 11.

Таблица 13 – Технические характеристики RPS

Наименование	Значение
Питание	PoE
Степень защиты	IP65
Накладной монтаж	наличие
Сетевые стандарты связи	SIP 2.0 (RFC-3261), TCP/IP, UDP/RTP/RTCP, HTTP, ICMP, ARP, DNS, DHCP, NTP/SNTP, PPP, PPPoE
Поддержка голосовых кодеков G.711, G.722, G.723, G.726, G.729	наличие
Эхоподавление	наличие
Шумоподавление	наличие
Габаритные размеры, мм	300×180×120
Масса, кг	4,2
Сетевой порт RJ45	наличие
Скорость соединения, Мбит/с	10/100
Потребляемая мощность, Вт:
– в режиме ожидания	1,5
– в активном режиме	1,8

• Общий вид изделия показан на рисунке 14.

Примечание – Изображение приведено в качестве ознакомительного примера. Цвет корпуса изделия может отличаться от представленного на рисунке.

• Устройство RPS показано на рисунке 15.

Рисунок 15 – Устройство RPS

1.6.9 Сетевые трансляционные усилители RTU

• Сетевые трансляционные усилители RTU (RTU-120/1, RTU-240/1,
  RTU-480/1) с поддержкой SIP предназначены для подключения аналоговых громкоговорителей.
• Общий вид усилителей показан на рисунке 16.

• Технические параметры трансляционных усилителей RTU приведены в таблице 14.

Таблица 14 – Технические параметры трансляционных усилителей RTU

Наименование	Значение
	RTU-120/1	RTU-240/1	RTU-480/1
Мощность	на 120 Вт 100/70 В 4/8 Ом	на 240 Вт 100/70 В 4/8 Ом	на 480 Вт 100/70 В 4/8 Ом
Питание:
напряжение, В	от 100 до 240
частота, Гц	50/60
Чувствительность/импеданс
MIC, Ом	100/600
AUX1, мВ/кОм	500/10
AUX2, мВ/кОм	500/10
Частотный диапазон, Гц	от 60 до 16000
Коэффициент гармонических искажений	не более 0,5 % на 1 кГц, при половине выходной мощности
Соотношение сигнал/шум
MIC, дБ не менее	80
AUX1, AUX2, дБ, не менее	84
Рассеивание тепла	интеллектуальный контроль температуры, принудительное охлаждение
Защита	перегрев, перегрузка, короткое замыкание, предохранитель по питанию 220В
Сетевые протоколы	TCP/IP, UDP, ARP, ICMP, IGMP
Скорость передачи данных, Мбит/с	10/100
Аудиокодеки	MP3/PCM/ADPCM/ G711.a/G711.u/G729
Частот дискретизации, кГц	от 8 до 41,1
Габаритные размеры, мм	440×300×44
Масса, кг	3,45
Рабочая температура, ºС	от минус 10 до плюс 50
Влажность воздуха, %, не более	90

• На передней панели усилителей расположены следующие индикаторы:
  • «Питание» – индикатор питания (светится красным цветом, если устройство включено);
  • «Статус» – индикатор состояния подключения к сети (светится зелёным цветом, если есть подключение, светится красным при отсутствии подключения, в режиме получения сигнала, индикатор мигает зелёным);
  • «Сигнал» – индикатор наличия сигнала на входе (светится зелёным при наличии сигнала входе устройства, не светится – не сигнала);
  • «Перезагрузка» – индикатор перегрузки (светится красным цветом, если сигнал или нагрузка превышают установленное значение);
  • «Неисправность» – индикатор защиты усилителя мощности (светится при возникновении неисправности).
• Расположение входных и выходных разъёмов, органов управления усилителей на задней панели показаны на рисунке 17.

1.6.10 Колонны экстренного вызова

• Колонны экстренного вызова предназначены для вызова оперативных и экстренных служб, применяются для обеспечения голосовой и видео связи с экстренными службами на объектах с различными условиями (высокая запылённость, влажность, вибрация, шум, высокие и низкие температуры.
• Внешний вид колон показан на рисунке 18.

• Технические параметры колонн приведены в таблице 15.

Таблица 15 – Технические характеристики колон

Наименование	Значение
	FSP-02-IP STEEL	FSP2-02V-IP	FSP-03-IP	FSP-02V-IP (OB)	FSP-WP-07-IP
Сетевые стандарты связи	SIP RFC3261, TCP/IP/UDP, RTP/RTCP, HTTP/HTTPS, ARP/RARP, ICMP, DHCP, PPPoE, SSH, TFTP
	Резервный канал: GSM/850/900/1800/1900 МГц, WCDMA 900 МГц/2100 МГц, HSDPA
Звук	Поддержка G.711µ/a, G.722 (широкополосный), G.722.1, G.726-32, G.729 A/B. Динамик – 10 Вт
Видео	H.264/H.264+/H.265/H.265+/JPEG/AVI /MJPEG 2034×1296 пикселей (3 Мп), FullHD 1920×1080 пикселей (2 Мп) и 1280×720 пикселей (1 Мп) ONVIF 2.4
Сетевой порт	RJ45, 10/100 Мбит/с автоматическое определение
Питание	переменный ток частотой 50 Гц напряжением 220 В ± 10 %
Потребляемая мощность, Вт, не более	300			12
Габариты ВхШхГ, мм	1908×400×200	2498×520×150	1908×400×200	2000×200×200	1950×257×150
Масса, кг, не более	90			60	40
Степень защиты	IP 65

• Колонны экстренного вызова являются устройствами проводной экстренной связи и предназначены для обеспечения голосовой и видеосвязи на открытом пространстве с экстренными службами на объектах с различными условиями (высокая запылённость, влажность, вибрация, шум, высокие и низкие температуры) в составе сетей IP АТС.
• Встроенное программное обеспечение и данные конфигурации колонн позволяют им работать как в режиме регистрации на сервере, так и связываться с другими абонентами системы напрямую, осуществлять управление приоритетами, режимами связи и индикации. Для обеспечения связи необходима IP-сеть, построенная с использованием стандартного сетевого оборудования. Допускается использование низкоскоростных соединений, таких как SHDSL-модемы и Wi-Fi-соединения, для подключения отдельных абонентов.
• При помощи колонн возможно осуществление следующих функций:
  • вызов абонентов при помощи кнопок прямого вызова, которые свободно программируются на требуемый адрес или номер;
  • поддержка SIP-соединений;
  • регистрация на SIP-сервере в режиме оконечного терминала;
  • возможность регистрации переговоров, для которой используется отдельное оборудование и программное обеспечение.
• Полный состав функций, их реализация зависят от используемого ПО и оборудования IP-сети.
• В стандартном исполнении колонны оснащаются переговорным устройством (ПУ) с технологией VoIP по протоколу SIP. Подключение к сети производится медным кабелем витая пара разъёмом RJ-45 (UTP, (S)FTP, cat.5e, cat.6). Питание ПУ осуществляется по стандарту POE через основной разъем RJ-45. К выделенным входам ПУ подключаются кнопки для вызова служб. При нажатии на кнопки производится звонок на номер или IP-адрес, который задан в настройках ПУ для каждой кнопки. Каждая модель ПУ имеет в составе усилитель мощности звука до 10 Вт. Если эта мощность соответствует требованиям, громкоговоритель подключается непосредственно к ПУ. Если производственная обстановка требует большую громкость звучания голоса, чем та, которую обеспечивает встроенный усилитель, либо необходим дополнительный функционал усилителя, например, автоматическая регулировка усиления в FSP-02-IP Steel может устанавливаться дополнительный усилитель с отдельным питанием. В этом случае громкоговоритель соответствующей мощности подключается к выходу такого усилителя.
• Также в стандартном исполнении в колоннах устанавливается IP-видеокамера, которая подключается медным кабелем витая пара разъёмом RJ-45 (UTP, (S)FTP, cat.5e, cat.6) во вторичный разъем ПУ. При наличии на этом выходе питания POE, а также, если модель камеры поддерживает POE через этот же разъем производится питание камеры. При общей длине кабельной трассы более 100 м требуется использовать ВОЛС. В этом случае по отдельному заказу колонна дооснащается медиаконвертором либо коммутатором с гнездом SFP для подключения требуемых оптических модулей. Питание ПУ, камеры и других устройств производится от отдельного блока питания.
• Наличие дополнительного оборудования определяется особенностями применения колонн на месте установки. Оно может поставляться предустановленным по желанию заказчика.
• ПУ, IP-видеокамера, другие сетевые устройства, входящие в комплект изделий, имеют собственные IP адреса, т.е. адресное пространство сети должно быть достаточным для размещения всех устройств.
• В нижней части корпуса колонн находятся приточные вентиляторы, закрытые поролоновым воздушным фильтром и стальной пластиной с прорезями. Включение вентиляторов осуществляется термостатом, настроенным на срабатывание при повышении температуры внутри корпуса выше пороговой. Рекомендуемая температура включения – плюс 40 ºС. Она настраивается вручную путём измерения реальной температуры внутри корпуса и регулировкой поворота термостата. Фильтр нуждается в регулярной очистке, периодичность которой определяется уровнем запылённости воздуха, частотой включения вентиляторов и другими условиями эксплуатации, но не реже 1 раза в месяц. В верхней части корпуса расположена подсветка.

1.7 Эксплуатационные ограничения

1.7.1 Серверы предназначены для непрерывной круглосуточной работы с регламентированными перерывами для проведения технического обслуживания и ремонта при питании от сети переменного тока с номинальной частотой 50 Гц и номинальным напряжением 220 В, должны сохранять работоспособность при отклонениях напряжения от минус 10 % до плюс 15 % и отклонениях частоты тока ± 5 % от номинального значения.

1.7.2 Средняя наработка серверов на отказ – 60 000 ч. Средний срок службы серверов – 10 лет.

1.7.3 Среднее время восстановления серверов – не более 30 мин без учёта времени на доставку заменяемых блоков и на подготовку к работе.

1.7.4 Отказоустойчивость серверов обеспечивается за счёт применения качественных компонентов.

1.7.5 Для повышения надёжности возможно применить серверный кластер.

1.7.6 Устойчивость серверов к импульсному магнитному полю соответствует степени жёсткости 4 по ГОСТ Р 50649-94.

1.7.7 Устойчивость серверов к электростатическим разрядам соответствует степени жёсткости 3 по ГОСТ 30804.4.2-13.

1.7.8 Устойчивость серверов к радиочастотному электромагнитному полю соответствует степени жёсткости 3 по ГОСТ 30804.4.3-13.

1.7.9 Устойчивость серверов к наносекундным импульсным помехам соответствует степени жёсткости 3 по ГОСТ 30804.4.4-13.

1.7.10 Серверы устойчивы к провалам, кратковременным прерываниям и изменениям напряжения питания в соответствии с требованиями ГОСТ 30804.4.11-13.

1.7.11 Серверы устойчивы к воздействию индустриальных радиопомех в соответствии с требованиями ГОСТ 30805.22-13.

1.7.12 Устойчивость серверов к магнитному полю промышленной частоты соответствует степени жёсткости 5 по ГОСТ Р 50648-94.

1.7.13 Серверы устойчивы к затухающему колебательному магнитному полю степени жёсткости 5 по ГОСТ Р 50652-94.

1.7.14 Устойчивость серверов к микросекундным импульсным помехам большой энергии соответствует степени жёсткости 2 по ГОСТ Р 51317.4.5-99

1.7.15 Устойчивость серверов к кондуктивным помехам, наведённым радиочастотными электромагнитными полями, соответствует степени жёсткости 3 по ГОСТ Р 51317.4.6-99.

1.7.16 Устойчивость серверов к колебательным затухающим помехам соответствует степени жёсткости 4 по ГОСТ Р 51317.4.12-99.

1.7.17 Устойчивость серверов к колебаниям напряжения питания соответствует степени жёсткости 4 по ГОСТ Р 51317.4.14-00.

1.7.18 Устойчивость серверов к кондуктивным помехам в полосе частот от 0 до 150 кГц соответствует степени жёсткости 4 по ГОСТ Р 51317.4.16-00.

1.7.19 Устойчивость серверов к пульсациям напряжения питания постоянного тока соответствует степени жёсткости 3 по ГОСТ Р 51317.4.17-00.

1.7.20 Серверы соответствуют группе механического исполнения М40 при воздействии одиночных ударов и синусоидальной вибрации по ГОСТ 17516.1-90.

1.7.21 Контроллер предназначен для круглосуточной работы 24/7 в автоматическом необслуживаемом режиме, с резервированием питания и сети, с высоким уровнем отказоустойчивости.

1.7.22 Окружающая среда на месте использования АРМ не должна быть взрывоопасна, не должна содержать токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.

1.7.23 Монтаж и эксплуатация АРМ должны производиться с соблюдением требований безопасности по ГОСТ 12.2.003-91. Для обеспечения безопасности во время проведения работ необходимо соблюдать «Правила технической эксплуатации электроустановок потребителей» и руководствоваться требованиями ГОСТ 12.3.019-80.

1.7.24 Питание АРМ должно осуществляться от сети переменного тока с номинальной частотой 50 Гц и номинальным напряжением 220 В. АРМ сохраняет работоспособность при отклонениях напряжения от минус 10 до плюс 15 % и отклонениях частоты тока ± 5 % от номинального значения.

1.7.25 Использование АРМ должно осуществляться при следующих климатических условиях:

• температура воздуха – от 0 до плюс 45 °С;
• относительная влажность воздуха – до 93 % при температуре плюс 40 °С.

1.7.26 IP громкоговорители рупорные RSH предназначены для использования при температуре окружающей среды от минус 40 до плюс 65 °C и влажностью до 95 %.

1.7.27 Громкоговорители RPA, RPW предназначены для использования при температуре окружающей среды от минус 40 до плюс 60 °C и влажностью до 90 %.

1.7.28 Громкоговорители RPU IP предназначено для использования при температуре окружающей среды от минус 40 до плюс 70 °C.

1.7.29 Громкоговорители RPU 2IP и RPS предназначены для использования при температуре окружающей среды от минус 40 до плюс 65 °C.

1.7.30 Трансляционные усилители предназначены для работы при температуре воздуха от минус 10 до плюс 50 °C и влажностью до 90 %.

1.7.31 Колонны предназначены для работы от сети однофазного переменного тока напряжением 220 В ± 10 % и частотой 50Гц. Работа FSP-02-V-IP, FSP-WP07-IP также возможна от сети постоянного тока напряжением от 12 до 24 В. Колонны предназначены для работы при температуре окружающей среды от минус 40 до плюс 40 °C и влажностью до 85 % при высоте над уровнем моря не более 3000 м. Окружающая среда в месте размещения колонн должна быть невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающие металлы и изоляцию. Рабочее положение колонн в пространстве – вертикальное, допускается отклонение от рабочего положения до 1° в любую сторону. Колонны устанавливаются в соответствии с проектом на горизонтальной поверхности, кабели линий питания и связи заводятся внутрь коммутационного отсека через герметичные кабельные вводы и вставляются в клеммы согласно надписям, нанесённым на внутренней стороне колонн. Не допускается устанавливать дополнительное оборудование без согласования с изготовителем колонн в период гарантийного срока эксплуатации.

1.8 Условные графические обозначения

1.8.1 Условные графические обозначения размещены на официальном сайте ООО «Интертех Связь» (https://intertech-pa.ru/dokumentaciya) в разделе «Техническая документация».
