5. Установка и монтаж системы

При монтаже и установке оборудования системы на местах размещения и использования необходимо внести в паспорта (формуляры) данных устройств сведения о месте монтажа (установки) и дату окончания работ.

5.1 Порядок монтажа

5.1.1 Монтаж и эксплуатация аппаратных средств системы должны осуществляться с соблюдением требований безопасности по ГОСТ 12.2.003-91. Для обеспечения безопасности во время проведения работ необходимо соблюдать «Правила технической эксплуатации электроустановок потребителей» и руководствоваться требованиями ГОСТ 12.3.019-80.

5.1.2 Монтаж системы и пуско-наладочные работы должны производиться специалистами предприятия-изготовителя изделия или представителями специализированной организации, прошедшими обучение на предприятии-изготовителе.

5.1.3 Ядро системы в виде сервера трансляции и оповещения IS-R, а также сетевого аварийного контроллера АР-12 должны устанавливаться в серверной или аппаратной, в которой обеспечиваются требуемые климатические условия. При этом и сервер, и контроллер могут устанавливаются в разных местах.

5.1.4 Сервер и контроллер подключаются к локальной вычислительной сети (ЛВС) для обеспечения функционирования системы к коммутаторам третьего уровня эталонной модели ВОС.

5.1.5 Оконечное периферийное оборудование, отвечающее за приём оповещений и трансляций, а также за связь друг с другом подключаются к коммутаторам, поддерживающим 802.3af (PoE) и 802.3at (PoE +). Выбор конкретного типа POE зависит от модели подключаемого оборудования.

5.1.6 С целью обеспечения оповещений должностных лиц по электронной почте, SMS-сообщениями или с помощью приложения «Телеграмм» каналу необходимо обеспечить выход в сеть Интернет с сервера IS-R до требуемых сервисов. Для защиты от несанкционированного доступа возможно использовать как существующий межсетевой экран предприятия, так и функционал межсетевого экрана, встроенного в сервер IS-R.

5.1.7 Серверы предназначены для монтажа в шкафах или в корпусах, которые обеспечивают степень защиты не менее IP52 по ГОСТ 14254-2015.

5.1.8 Окружающая среда на месте установки серверов не должна быть взрывоопасна, не должна содержать токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.

5.1.9 Серверы должны устанавливаться в серверной или аппаратной, в которой обеспечиваются требуемые климатические условия. Серверы сохраняют работоспособность при следующих климатических условиях:

• температура воздуха – от 0 до плюс 45 °С;
• относительная влажность – 93 % при температуре плюс 40 °С.

5.1.10 Сервер устанавливается в местах, где удобно обеспечить связность сети передачи данных со всеми компонентами, а также удобно выполнять техническое обслуживание. Необходимо обеспечить доступ серверов к сети Интернет.

5.1.11 При выборе места расположения устройств следует выполнять следующие условия:

• избегать расположения изделия рядом с мощными электрическими машинами или другим электрооборудованием, которые при своей работе могут вызвать сбои в работе изделия;
• исключить попадание на изделие прямых солнечных лучей;
• место размещения изделия должно быть чистым, сухим, вентилируемым и удалённым от внешних источников теплоизлучения.

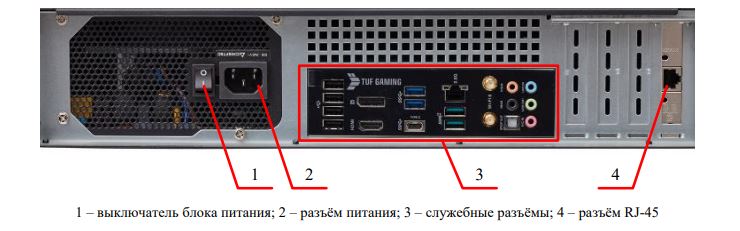

5.1.12 После проведения внешнего осмотра следует установить серверы в девятнадцатидюймовый шкаф (стойку) и закрепить с помощью крепёжных винтов, затем произвести подключение к электрическим цепям в следующем порядке:

• подключить к разъёму питания (поз. 2 на рисунке 34) кабель питания из комплекта поставки;
• подключить к разъёму RJ-45 на интерфейсной карте (поз. 4 на рисунке 34) интерфейсный кабель, затем подключить его к технологической сети связи предприятия (через Ethernet-коммутаторы или напрямую);

• в паспорте изделия в разделе «Особые отметки» указать место и дату монтажа изделия.

5.1.13 Контроллер устанавливается в местах, где удобно произвести коммутацию с системами оповещения ГО и ЧС, с системами АПС с помощью аналоговых линий.

5.1.14 Управление системой с помощью АРМ «Диспетчер» должно осуществляться из помещения пожарного поста, диспетчерской или другого специального помещения, отвечающего требованиям пожарной безопасности, предъявляемым к указанным помещениям. АРМ должен подключаться к ЛВС с помощью коммутаторов третьего уровня.

5.1.15 Перед началом использования АРМ необходимо произвести сборку и подключение моноблока к сети питания.

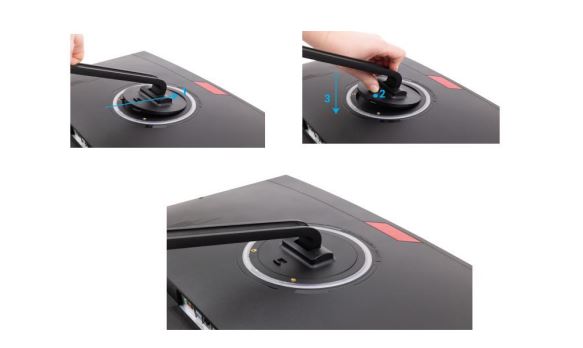

5.1.16 Сборку моноблока следует производить в следующем порядке:

• вставить ножку в подставку и прикрутить винтом;
• вставить в паз верхнюю часть крепления (поз. 1 на рисунке 18), зажать рычаг крепления (поз. 2 на рисунке 18) и опустить подставку вниз (поз. 3 на рисунке 18).

Примечание – Во избежание повреждений матрицы экрана, необходимо положить моноблок экраном вниз на ровную чистую поверхность.

5.1.17 Подключение внешнего питания следует производить в следующем порядке:

• подсоединить один конец кабеля питания к адаптеру переменного тока, а другой конец – к заземлённой электрической розетке;
• подсоединить адаптер переменного тока к разъёму питания моноблока на нижней стороне корпуса моноблока.

5.1.18 Микрофонные станции RMK (RMK-10, RMK-20) предназначены для настольного размещения. RMK подключаются к линиям связи по интерфейсу 100BaseT Ethernet. Подключение на месте установки осуществляется посредством многожильного кабеля типа UTP, обжатого вилками RJ-45, который подключается к одной из розеток RJ-45. С другой стороны, кабель подключается к сетевому устройству с функцией питания PoE.

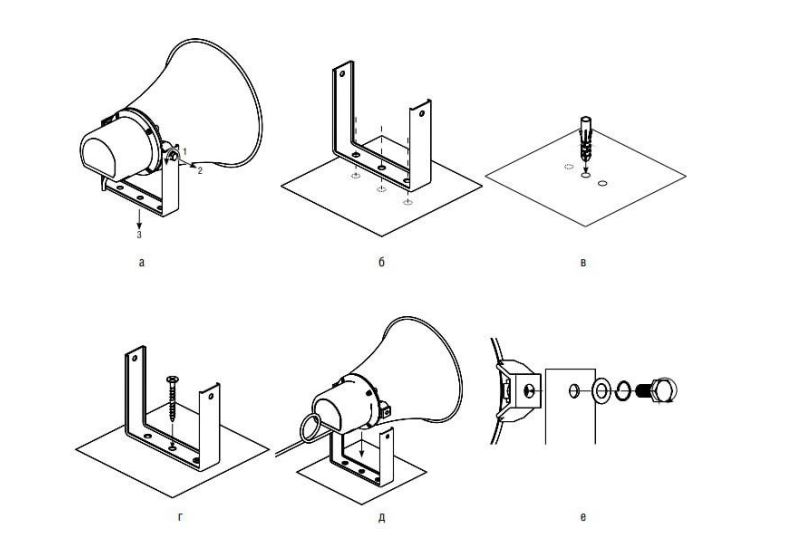

5.1.19 IP громкоговоритель рупорный RSH-15W-IP устанавливается на поверхности при помощи П-образного кронштейна из стали. Монтаж громкоговорителя следует производить в соответствии с рисунком 36.

5.1.20 Для подключения изделия необходимо выполнить следующие действия:

• ввести кабели линии связи и питания через герметизирующие кабельные вводы или отверстия в кожухе в корпус громкоговорителя;
• подключить кабельную линию интерфейса Ethernet c PoE к разъему RJ45 основной платы громкоговорителя.

5.1.21 IP громкоговоритель рупорный RSH-30W-IP устанавливается на поверхности при помощи при помощи П-образного кронштейна из стали. Монтаж громкоговорителя следует производить в соответствии с рисунком 37.

5.1.22 Для подключения RSH-30W-IP необходимо выполнить следующие действия:

• ввести кабели линии связи и питания через герметизирующие кабельные вводы или отверстия в кожухе в корпус громкоговорителя;
• подключить кабельную линию интерфейса Ethernet c PoE к разъему RJ45 основной платы громкоговорителя.

5.1.23 IP громкоговоритель кабинетный RPA-1 устанавливается на вертикальной поверхности при помощи болтов в отверстия корпуса. Перед началом монтажа необходимо подсоединить панель к питанию. Крепления для монтажа громкоговорителя следует располагать в соответствии с рисунком 38.

5.1.24 Для подключения RPA-1 необходимо выполнить следующие действия:

• ввести кабели линии связи и питания через герметизирующие кабельные вводы или отверстия в кожухе в корпус изделия;
• подключить кабельную линию интерфейса Ethernet c PoE к разъему RJ45 основной платы изделия.

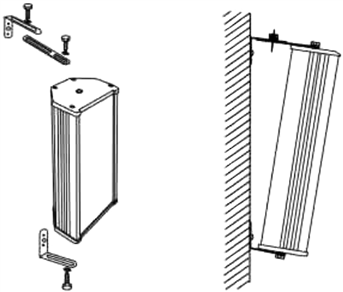

5.1.25 IP громкоговоритель настенный RPA-8 устанавливается на вертикальной поверхности при помощи болтов в отверстия корпуса. Перед началом монтажа необходимо подсоединить панель к питанию. Монтаж громкоговорителя следует производить в соответствии с рисунком 39.

5.1.26 Для подключения RPA-8 необходимо выполнить следующие действия:

• ввести кабели линии связи и питания через герметизирующие кабельные вводы или отверстия в кожухе в корпус громкоговорителя;
• подключить кабельную линию интерфейса Ethernet c PoE к разъему RJ45 основной платы громкоговорителя.

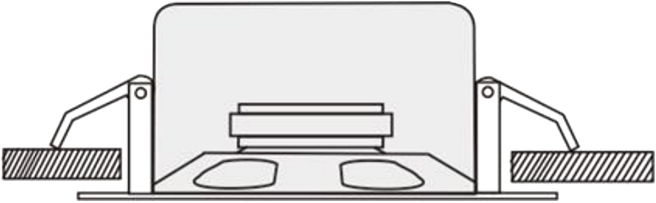

5.1.27 IP громкоговоритель потолочный RPW-20 устанавливается на горизонтальной поверхности и при помощи креплений, расположенных на корпусе изделия. Монтаж следует производить в соответствии с рисунком 40.

5.1.28 Для подключения RPW-20 необходимо выполнить следующие действия:

• ввести кабели линии связи и питания через герметизирующие кабельные вводы или отверстия в кожухе в корпус громкоговорителя;
• подключить кабельную линию интерфейса Ethernet c PoE к разъему RJ45 основной платы громкоговорителя.

5.1.29 Переговорное устройство ЭВ RPU IP устанавливается на вертикальной поверхности. Перед началом монтажа необходимо подсоединить панель к питанию и запрограммировать кнопку вызова.

5.1.30 Врезной монтаж следует производить в соответствии с рисунком 41.

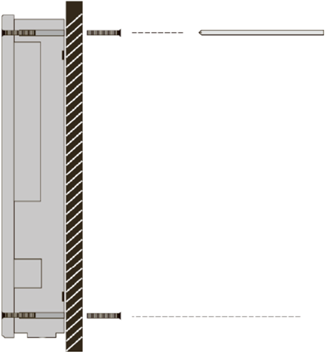

5.1.31 Настенный монтаж следует производить в соответствии с рисунком 42.

5.1.32 Для подключения ЭВ RPU IP необходимо выполнить следующие действия:

• ввести кабели линии связи и питания через герметизирующие кабельные вводы и (или) отверстия в кожухе в корпус устройства;
• подключить кабельную линию интерфейса Ethernet c PoE к разъему RJ45 основной платы устройства.

5.1.33 Сетевые трансляционные усилители мощности RTU gосле проведения внешнего осмотра следует установить в девятнадцатидюймовый шкаф (стойку) и закрепить с помощью крепёжных винтов, затем произвести подключение к электрическим цепям, в паспорте устройства в разделе «Особые отметки» указать место и дату монтажа изделия.

5.1.34 Монтаж/демонтаж колонн экстренного вызова производится только квалифицированными специалистами, согласованными предприятием-изготовителем. Перед началом монтажа необходимо выполнить работы по прокладке к месту установки всех необходимых коммуникаций в соответствии с техническими требованиями, предъявляемыми для данного объекта.

5.1.35 Операции по подготовке к монтажу колонн удобнее производить вдвоём, расположив изделие горизонтально на ровной поверхности, например, на столе, фронтальной стороной наверх. Под изделие необходимо подложить чистый мягкий материал, исключающий возникновение царапин, вмятин и т.д. и выполнить следующие действия:

• открыть фронтальную дверь изделия ключом из комплекта не менее чем на 900;
• на левой стороне рамы открутить два винта крепления тыльной двери на уровне верхнего и нижнего замков;
• открутить крепёжные винты нижней фронтальной крышки, снять крышку;
• закрыть фронтальную дверь;
• выкрутить крепёжные винты диаметром 12 мм в самой нижней части корпуса;
• перевернуть изделие фронтальной стороной вниз;
• открыть тыльную дверь не менее чем на 900;
• открутить крепёжные винты нижней тыльной крышки, снять крышку с фильтром;
• закрыть тыльную дверь;
• выкрутить крепёжные винты диаметром 12 мм в самой нижней части корпуса;
• перевернуть изделие фронтальной стороной вверх;
• открыть фронтальную дверь, на левой стороне рамы закрутить два винта крепления тыльной двери на уровне верхнего и нижнего замков (пока сильное прижатие не обязательно);
• при необходимости смонтировать дополнительное оборудование на тыльной и фронтальной двери;
• закрыть фронтальную дверь и замкнуть ключом.

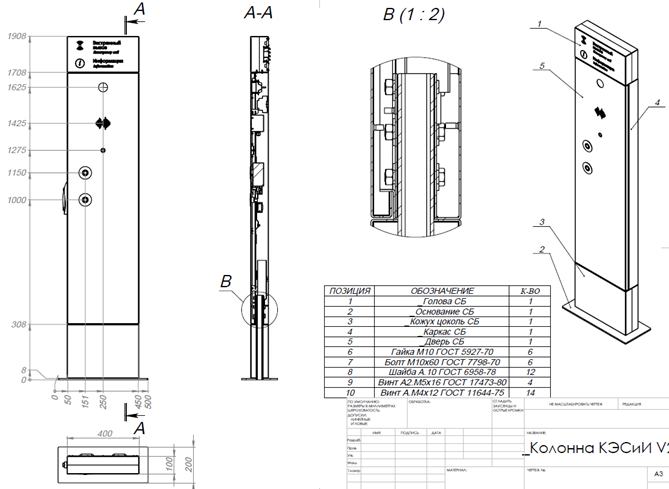

5.1.36 Монтаж изделия осуществляется в три этапа на подготовленной ровной поверхности из бетона. Общая схема монтажа колонн приведена на рисунке 43.

5.1.37 В первую очередь к бетону анкерными болтами диаметром 13 мм по углам и диаметром 10 мм в середине крепится основание изделия, обеспечивая свободный выход снизу для кабелей. Затем в закреплённое основание вертикально вставляется изделие, также обеспечивая свободный ввод кабелей внутрь изделия и выравнивая по горизонтали до совпадения крепёжных отверстий. При достижении полного совпадения отверстий с обеих сторон в них вкручиваются винты диаметром 10 мм.

5.1.38 Далее открываются двери, монтируются нижние крышки, после чего закрывается тыльная дверь и закручиваются винты её крепления к корпусу. Необходимо обеспечить максимальное прижимание тыльной двери к корпусу изделия при закручивании этих винтов. Введённые кабели подключаются к соответствующим клеммам, разъёмам. В первую очередь подключается заземление. Кабели закрепляются в корпусе таким образом, чтобы исключить их натяжение и не препятствовать открыванию фронтальной двери. Подать питающее напряжение, включить все автоматы, убедиться, что все устройства включились. Закрыть фронтальную дверь и замкнуть ключом.

5.2 Порядок демонтажа

5.2.1 Демонтаж серверов необходимо выполнять в следующем порядке:

• нажать кнопку «ON/OFF» на передней панели сервера и убедиться, что на индикаторе «POWER» отсутствует сигнал (индикатор не светится);
• выключить блок питания сервера, установив выключатель на задней панели корпуса в положение «0»;
• отключить кабель питания от сети питания;
• сетевой кабель отключить от технологической сети связи предприятия;
• отключить от сервера кабели питания и сетевые кабели;
• открутить крепёжные винты;
• извлечь сервер из шкафа (стойки) и упаковать его совместно с комплектующими в упаковку предприятия-изготовителя (поставщика).

5.2.2 Демонтаж сетевого аварийного контроллера АР-12:

• отключить кабель питания от сети питания;
• сетевой кабель отключить от технологической сети связи предприятия;
• отключить от контроллера кабели питания и сетевые кабели;
• отключить все остальные информационные кабели
• открутить крепёжные винты;
• извлечь контроллер из шкафа (стойки) и упаковать его совместно с комплектующими в упаковку предприятия-изготовителя (поставщика).

5.2.3 Для демонтажа АРМ следует выполнить выключение изделия и демонтаж в следующем порядке:

• сохранить результаты и завершить работу специального программного обеспечения, установленного на АРМ;
• для завершения работы общесистемного программного обеспечения воспользоваться стандартными инструментами операционной системы;
• отключить внешнее питание;
• снять подставку, открутить винт крепления ножки на подставке;
• упаковать АРМ совместно с комплектующими в упаковку предприятия-изготовителя (поставщика).

5.2.4 Для демонтажа микрофонных станций RMK (RMK-10, RMK-20) следует отключить сетевой кабель от изделия и упаковать в потребительскую упаковку.

5.2.5 Демонтаж громкоговорителей RSH, RPA, RPW производится в следующем порядке:

• отключить питание изделия;
• открутить шурупы, крепившие изделие, снять его и упаковать в потребительскую упаковку.

5.2.6 Демонтаж устройств ЭВ RPU IP, RPU 2IP, RPS-9A производится в следующем порядке:

• отключить питание изделия;
• открутить винты, крепящие крышку и снять её;
• отсоединить от соединительных клеммных колодок и от разъёмов на платах корпуса провода введённых в корпус кабелей;
• ослабить затяжку гаек кабельных вводов и вынуть кабели, установить заглушки кабельных вводов, затянуть вводы;
• открутить шурупы, крепившие изделие, снять его и упаковать в потребительскую упаковку.

5.2.7 Демонтаж сетевых трансляционных усилителей мощности RTU производить в следующем порядке:

• отключить кабель питания от сети питания;
• сетевой кабель отключить от технологической сети связи предприятия;
• отключить от устройства кабели питания и сетевые кабели;
• отключить все остальные информационные кабели;
• открутить крепёжные винты;
• извлечь RTU из шкафа (стойки) и упаковать его совместно с комплектующими в упаковку предприятия-изготовителя (поставщика).

5.2.8 Демонтаж колонн экстренного вызова производится в следующем порядке:

• отключить питание изделия;
• открутить винты, крепящие крышку и снять её, отсоединить от соединительных клеммных колодок и от разъёмов на платах корпуса провода введённых в корпус кабелей;
• ослабить затяжку гаек кабельных вводов и вынуть кабели, установить заглушки кабельных вводов, затянуть вводы;
• открутить шурупы, крепившие изделие, снять его и упаковать в потребительскую упаковку;
• установить на место и закрепить винтами крышку.
